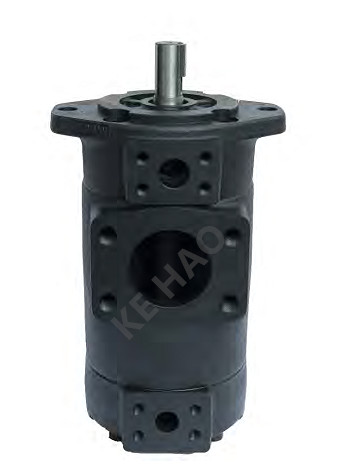

Pompa a ingranaggi idraulica nera/pompa idraulica originale del gatto 424b potente

Pompa di serie della NTA servo doppia

descrizione di prodotto:

Conoscenza:

In primo luogo, il principio di funzionamento di pompa a palette a semplice effetto

La pompa è composta di rotore 1, di statore 2, di lama 3, di piatto di distribuzione di olio e di copertura di estremità. La superficie interna dello statore è un foro cilindrico. C'è l'eccentricità fra il rotore e lo statore. La lama può fare scorrere flessibilmente nella scanalatura del rotore. Nell'ambito dell'azione della forza centrifuga quando il rotore gira e l'olio di pressione alla radice della lama, la cima della lama è vicina alla superficie interna dello statore, in modo da una cavità di lavoro sigillata è formata fra le due lame adiacenti, il piatto di distribuzione di olio, lo statore ed il rotore. Quando il rotore gira in senso antiorario, la lama sul lato destro dell'immagine estende esternamente ed il volume della cavità di lavoro di sigillamento aumenta gradualmente, con conseguente vuoto, in modo dall'olio è inalato attraverso le finestre sul porto 6 di aspirazione e sul piatto 5. di distribuzione di olio. Mentre sul lato sinistro della figura. La lama è ritirata verso l'interno, il volume della cavità di sigillamento è ridotto gradualmente e l'olio nella cavità di sigillamento è estratto attraverso l'altra finestra del piatto di distribuzione di olio e del canale di compressione 1 ed è prodotto al sistema. Nel corso della rotazione del rotore, l'olio di pressione di olio e dell'olio è ogni volta, in modo da è chiamato una pompa a semplice effetto. Il rotore è sottoposto ad una forza idraulica radiale di squilibrio, che inoltre è conosciuta come tipo non equilibrato pompa, con un grande carico del cuscinetto. Lo spostamento della pompa può essere variato variando la quantità di eccentricità fra lo statore ed il rotore, di modo che la pompa è una pompa a portata variabile.
